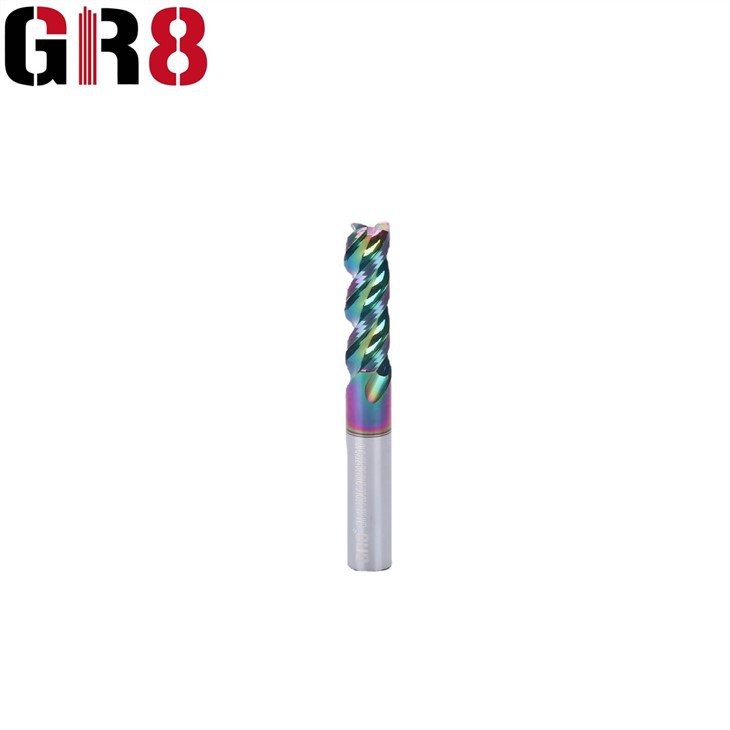

DLC kattega U pilu otsafrees alumiiniumile

Prožektorite eksponaadid

Kirjeldus

Kaasaegse töötluse valdkonnas on täpsed lõiketööriistad heade töötlemistulemuste võti. See alumiiniumi DLC-kattega U piluotsa frees on spetsiaalselt loodud alumiiniumi töötlemiseks, ainulaadse struktuuri, DLC-katte ja uuendusliku disainiga. See täidab hästi erinevaid töötlemisülesandeid ning pakub täpseid ja tõhusaid lahendusi alumiiniumi töötlemise ülesannete jaoks. Freesil pole mitte ainult suurepärane haardumisvastane jõudlus, vaid see võib pikendada ka tööriista eluiga kuni 100%. See mitte ainult ei aita vähendada töötlemiskulusid, vaid vähendab ka tööriistade vahetamise sagedust.



Funktsioonid

1. U-soonega kujundus: see DLC-kattega alumiiniumi U-pilu otsafrees kasutab U-soonega kujundust, mis aitab kõrvaldada pursked, hoida tooriku pinna siledana, vältida valmistoote kahjustamist ja tagada kvaliteetse pinna töötlemine.



2. DLC-kate: tööriista pinda töödeldakse DLC-kattega, et tagada kleepumisvastane jõudlus. See muudab selle sobivaks erinevate värviliste metallide, nagu alumiiniumsulam, GFRP, CFRP, vasesulam ja grafiit, töötlemiseks ning pakub lahendusi erinevateks töötlemisülesanneteks.



3. Lõiketakistuse vähendamine: selle kattekihi tõttu on sellel madalad hõõrdeomadused, mis võib oluliselt vähendada lõiketakistust, parandades nii lõikamise efektiivsust ja vähendades energiatarbimist.



4. Viimistlus ja kuivlõikamine: tööriist toimib hästi viimistlemisel ja seda saab kasutada kuivlõikamiseks ilma määrdeaineta. See vähendab veelgi tootmisprotsessi keerukust ja keskkonnamõju.



Rakendus

• Alumiiniumi töötlemine: sellel DLC-kattega alumiiniumi piluotsa freesil on alumiiniumi töötlemise valdkonnas suurepärane jõudlus ja sellest on saanud esimene valik tööriist alumiiniumisulamite osade ja alumiiniumtoodete töötlemiseks.

• Komposiitmaterjalide töötlemine: sellel tööriistal on ka suurepärane jõudlus komposiitmaterjalide, nagu GFRP ja CFRP, töötlemisel. Selle adhesioonivastane jõudlus ja lõikamise efektiivsus muudavad selle sobivaks komposiitmaterjalide täpseks töötlemiseks.

• Vasesulami ja grafiidi töötlemine: selle kõva sulammaterjal muudab selle sobivaks spetsiaalsete materjalide, nagu vasesulam ja grafiit, töötlemiseks ning pakub nende materjalide jaoks tõhusaid ja kvaliteetseid lõikelahendusi.



Tehas





Tootekirjeldus

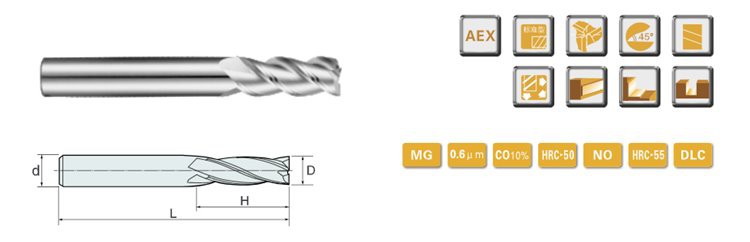

55-60HRC 3 Flute U tüüpi pesaga karbiidist otsafrees DLC-kattega alumiiniumile





SPETSIFIKATSIOON	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerantsid
Flöödi läbimõõt	Flöödi läbimõõdu tolerants	Varre läbimõõdu tolerants
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Rakendus
Süsinikteras Legeerteras	Eelkarastatud teras	Kõrgelt karastatud				Roostevaba teras	Vasesulam	Alumiiniumi sulam
	45HRC	50 HRC	55 HRC	60 HRC	65 HRC
								○



Soovitatavad parameetrid



Materjal	Süsinikteras, legeerteras, S45C, FC, FCD, SCM, S50C, SKS...		Legeerteras, tööriistateras SCR, SNCM, SKD11, SKD61.NAK80		Kõva teras, SKD11
Kõvadus	HRC30		HRC50		HRC60
Läbimõõt	Lõikekiirus (VC) (mm{0}})	Feed (F) (mm-min)	Lõikekiirus (VC) (mm{0}})	Feed (F) (mm-min)	Lõikekiirus (VC) (mm{0}})	Feed (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Tooraine nimekiri



Hinne	ISO kood	Keemilised koostised (%)		Tera suurus (um)	Füüsikalised mehaanilised omadused (suuremad või võrdsed)			Katmine
		Tualett	Kaas		Tihedus (g/cm3)	Kõvadus (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO MUST
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (SININE)



Üksikasjalikud fotod





DLC-kattega U-pesa Lõiketööriistad alumiiniumile	DLC-kattega U-pesa frees alumiiniumile	DLC-kattega U-pilulõikur alumiiniumile





Meie eelised



Kõikide protsesside kohapealne ülevaatus, ülevaatuse protokolli säilitatakse jälgitav 3 aastat.

Kõik inspektorid on kvalifitseeritud rahvusvaheliste sertifikaatidega.

Kvalifitseeritud WPS ja professionaalsed keevitajad tagavad keevituskvaliteedi.

Valmis võrsete 100% kontroll enne saatmist.

Inspektsioonipersonali regulaarne koolitus
