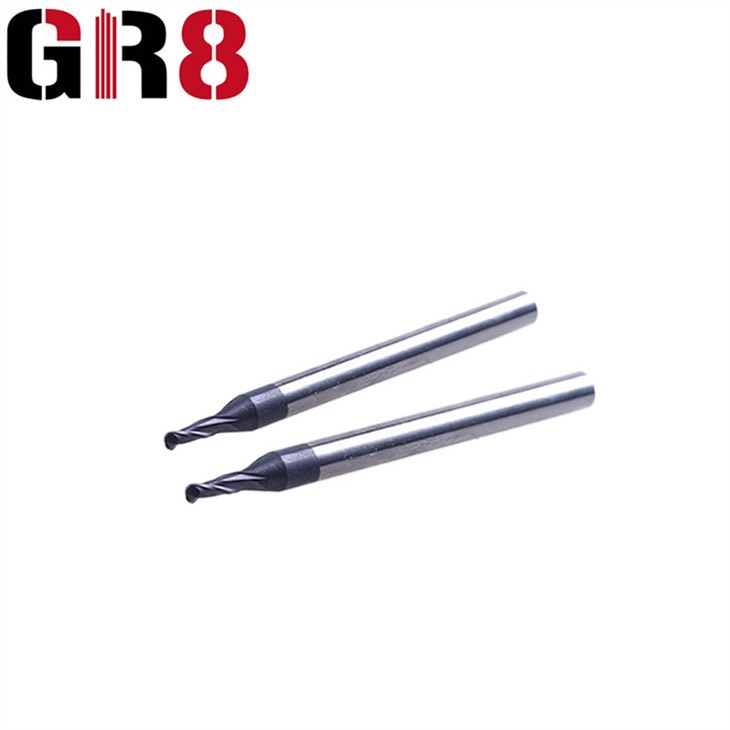

2 Flutes Ball Nose Mikroläbimõõduga otsafrees

Kui tegemist on lõikamistöödega, võib õige tööriist teie töö tulemusi oluliselt muuta. Kui otsite lõikeriista, mis tagab täpsuse ja täpsuse, siis ärge otsige kaugemale kui see 2 flöödiga kuulpeaga mikroläbimõõduga otsafrees! Olenemata sellest, kas töötlete alumiiniumi, terast, messingit või muid materjale, saab see sellega hõlpsalt hakkama. Selles otsafreesis kasutatav kvaliteetne karbiidmaterjal võimaldab tal taluda kõrget temperatuuri ja pinget ning saavutada ülimalt kõrge kulumiskindlus ja lõikejõudlus, nii et see võib vähendada töötlemise raskusi ja parandada töötlemise efektiivsust. See sobib mitmesuguste keeruka kuju ja kõrgete täpsusnõuetega mikrotöötlusväljade jaoks, nagu mikrotöötlus, elektroonikaosade töötlemine, optiliste seadmete töötlemine jne. Tänu oma vastupidavusele ja suurele asukohatäpsusele võivad esineda ebaõigest tööst tingitud vead ja kadud. seadmete lünki saab vähendada. Erutatud? Täpsema teabe saamiseks võtke meiega kohe ühendust!



Peamised omadused ja eelised:

1. Mikrodiameetri disain

Saadaval läbimõõduga 0,1 mm kuni 2 mm, see otsfrees on ideaalne delikaatsete ja keeruliste töötlustoimingute jaoks, mis nõuavad suurt täpsust. Olenemata sellest, kas töödeldakse väikseid detaile või keerulisi komponente, võib see saavutada äärmiselt kitsad tolerantsid ja sileda pinnaviimistluse.



2. Kahe teraga disain

Sellel otsfreesil on kaheservaline disain, mis tagab suurepärase lõikejõudluse ja laastu eemaldamise, mis on loodud laastude kogunemise vältimiseks ja tööriista eluea pikendamiseks. Kõrge flöötide arv vähendab vibratsiooni ja suurendab stabiilsust sujuvamaks ja kiiremaks lõikekiiruseks.



3. Palli otsa kujundus

Selle otsafreesi kuulpea disain lisab selle mitmekülgsust ja täpsust. Ümar ots võimaldab sujuvamat lõikeliikumist ja vähendab toorikule jäävaid tööriistajälgi. Samal ajal võimaldab kuul nina tööriistal siseneda ka sügavatesse ja kitsastesse kohtadesse, laiendades võimalike lõikerakenduste valikut.



4. Sobib erinevatele materjalidele

See2 flöödid kuuli nina mikro-läbimõõt enDmillvõib pakkuda kõvadust 60HRC, seega sobib see erinevate kõvadusega ja raskesti töödeldavate metallmaterjalide jaoks, sealhulgas teras, raud, vask, alumiinium, karbiid jne.





Prožektorite eksponaadid





Tehas

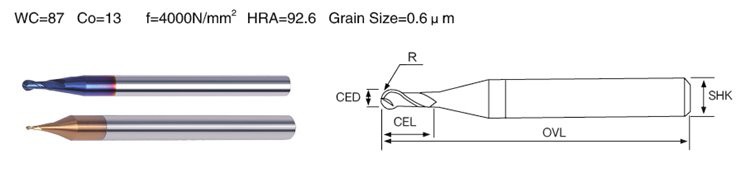

Tootekirjeldus



60HRC 2 flöödi mikrokuulipeaga otsafrees kõvale terasele





SPETSIFIKATSIOON	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerantsid
Flöödi läbimõõt	Flöödi läbimõõdu tolerants	Varre läbimõõdu tolerants
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Rakendus
Süsinikteras Legeerteras	Eelkarastatud teras	Kõrgelt karastatud				Roostevaba teras	Vasesulam	Alumiiniumi sulam
	45HRC	50 HRC	55 HRC	60 HRC	65 HRC
○	○	√	√			○	○	○



Soovitatavad parameetrid



Materjal	Süsinikteras, legeerteras, S45C, FC, FCD, SCM, S50C, SKS...		Legeerteras, tööriistateras SCR, SNCM, SKD11, SKD61.NAK80		Kõva teras, SKD11
Kõvadus	HRC30		HRC50		HRC60
Läbimõõt	Lõikekiirus (VC) (mm{0}})	Feed (F) (mm-min)	Lõikekiirus (VC) (mm{0}})	Feed (F) (mm-min)	Lõikekiirus (VC) (mm{0}})	Feed (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Tooraine nimekiri



Hinne	ISO kood	Keemilised koostised (%)		Tera suurus (um)	Füüsikalised mehaanilised omadused (suuremad või võrdsed sellega)			Katmine
		Tualett	Kaas		Tihedus (g/cm3)	Kõvadus (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO MUST
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (SININE)

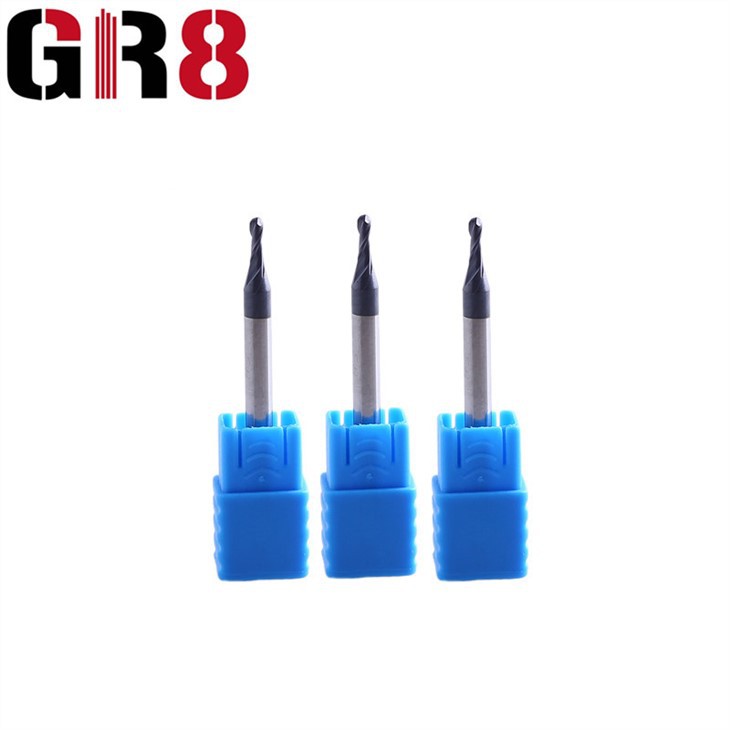

Üksikasjalikud fotod





2 Flutes Ball Nose Mikroläbimõõduga frees	2 Flutes Ball Nose Mikroläbimõõduga otsafrees	2 Flutes Ball Nose Mikroläbimõõduga karbiidist lõikur





Meie eelised



Range lepingute auditeerimine hõlmas kõiki osakondi, et tagada iga tellimuse teostatavus.

Protsessi kavandamine ja valideerimine enne hulgitootmist.

Kõigi toorainete ja abimaterjalide range kontroll, kõik toorained jõuavad maailma kõrgtasemeni.





Pakendamine





KKK



1. Kas saate kohandada klientidele?

Jah, me saame kohandada vastavalt teie vajadustele, meil on teadus- ja arendusosakond, meie disainerid saavad teie jaoks disaini teha ja meie tehnikud teevad prototüübi.



2. Mis on prototüübi aeg:

Umbes 7 päeva pärast teie jaoks tehtud joonise kinnitamist.



3. Mis on masstootmise tarneaeg?

Umbes 25 päeva.
