4 Flöödid Nurga raadius End Mill

Prožektorite eksponaadid

Kirjeldus

Kaasaegse tootmise valdkonnas on tõhusad lõikeriistad väga olulised töötluse kvaliteedi ja efektiivsuse seisukohalt. Seda 4 Flutes Corner Radius End Mill on laialdaselt kasutusel erinevates valdkondades tänu oma tsementeeritud karbiidmaterjalile, filee raadiusele ja spetsiaalsele kattekihile. See on tõhus lõiketööriist mehaaniliseks töötlemiseks, millel on spetsiaalne soonekujundus, mis tagab töötlemisel siledama pinna ja vähendab töötlemiseks kuluvat aega. Lisaks on sellel neli korrapärase soone pikkusega lõiketera, mis suudavad tõhusalt töödelda filee raadiust freesimisõla allosas ja parandada etteandekiirust, pikendades nii tööriista eluiga ja parandades tootlikkust.



Funktsioonid

1. Soone disain: sellel 4 Flutes Corner Radius End Millil on neli soont, mis võivad töötlemise ajal saavutada siledama pinna. Samal ajal võib soone olemasolu vähendada ka töötlemisaega ja parandada tootmise efektiivsust.



2. Filee raadiuse disain: Filee raadiuse disain võimaldab otsafreesil saavutada suuremat täpsust. Eriti keeruliste materjalidega, nagu roostevaba teras, karastatud teras ja muud sulamid, võib see anda täpsema lõikeefekti.



3. Spetsiaalne DLC-kate: otsaveski on kaetud spetsiaalse DLC-kattega, millel on mitmeid eeliseid. Esiteks võib DLC-kate tõhusalt vältida korrosiooni ja kaitsta lõiketööriistu väliskeskkonna eest. Teiseks võib DLC-kate pikendada ka tööriistade kasutusiga ning vähendada kulumise ja kahjustuste ohtu.



4. Mitme suuruse valik: see pakub erinevate töötlemisvajaduste rahuldamiseks metriliste ja Briti suuruste valikut. See mitme suuruse valik muudab tööriista paindlikumaks ja mitmekülgsemaks.



Rakendus



• Metalli tootmine: metallide tootmise valdkonnas, eriti kui tegemist on roostevaba terase, karastatud terase ja muude materjalidega, võib see 4 Flutes Corner Radius End Mill pakkuda ülitäpseid ja tõhusaid lahendusi töötlemiseks.

• Lennundus- ja kosmosevaldkond: need tööstusharud nõuavad osade äärmiselt suurt täpsust ja kvaliteeti ning selle freesiga toodetud detailil on ühtsed spetsifikatsioonid ja suur täpsus, mis vastab nendele nõuetele.

• Töötlemistöökoda: see suudab rahuldada erinevate materjalide ja töötlemisülesannete vajadusi ning pakkuda mehaaniliste osade valmistamiseks täpset lõikeefekti.





Tehas





Tootekirjeldus





55HRC 4 Flutes tsementeeritud karbiidist nurga Raduius otsafrees kattega





SPETSIFIKATSIOON	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Tolerantsid
Flöödi läbimõõt	Flöödi läbimõõdu tolerants	Varre läbimõõdu tolerants
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Rakendus
Süsinikteras Legeerteras	Eelkarastatud teras	Kõrgelt karastatud				Roostevaba teras	Vasesulam	Alumiiniumi sulam
	45HRC	50 HRC	55 HRC	60 HRC	65 HRC
○	○	√	√			○	○	○



Soovitatavad parameetrid



Materjal	Süsinikteras, legeerteras, S45C, FC, FCD, SCM, S50C, SKS...		Legeerteras, tööriistateras SCR, SNCM, SKD11, SKD61.NAK80		Kõva teras, SKD11
Kõvadus	HRC30		HRC50		HRC60
Läbimõõt	Lõikekiirus (VC) (mm{0}})	Feed (F) (mm-min)	Lõikekiirus (VC) (mm{0}})	Feed (F) (mm-min)	Lõikekiirus (VC) (mm{0}})	Feed (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Tooraine nimekiri



Hinne	ISO kood	Keemilised koostised (%)		Tera suurus (um)	Füüsikalised mehaanilised omadused (suuremad või võrdsed)			Katmine
		Tualett	Kaas		Tihedus (g/cm3)	Kõvadus (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO MUST
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (SININE)

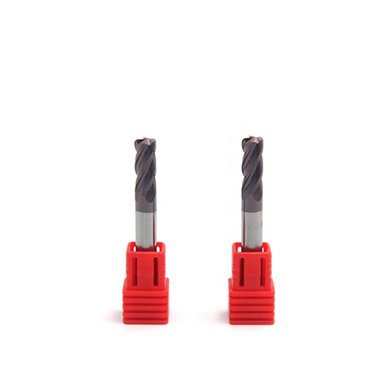

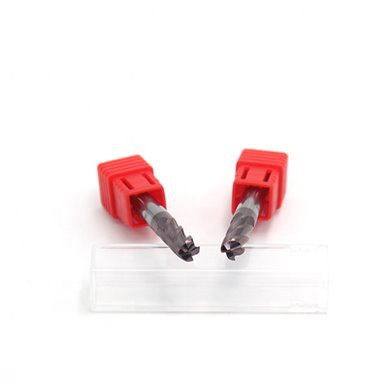

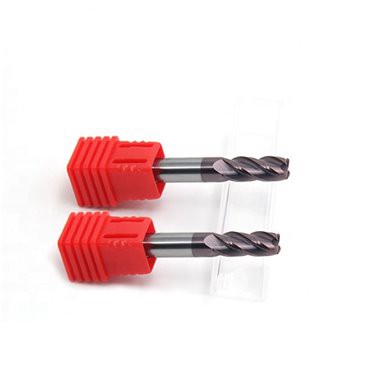

Üksikasjalikud fotod





4 Flutes Corner Radius frees	4 Flutes Corner Radius Karbiidist lõikur	4 Flutes Corner Radius Karbiidist frees





Meie eelised



1. Pärast päringu saamist vastame 12 tunni jooksul

2. Pls helistage mulle igal ajal

3. Näidistellimus on teretulnud

4. Tere tulemast meie tehasesse, me võtame teid vastu

5. Pls küsige meilt hinnakirja





Pakendamine





KKK



Q1: Ettevõte või tehas:

A1: Oleme karbiiditööriistade professionaalne tehas rohkem kui 10 aastat. parimad volframkarbiidi tööriistad on Hiinas.



Q2: Mis on teie MOQ?

A2: tervitame teie proovitellimust meie kvaliteedi testimiseks, usume, et leiate, et oleme õige tarnija, keda otsite. seega pole MOQ-d.



Q3: kas ma saan teie kataloogi saada?

A3: Jah, kindlasti. saame saata teile meili teel.



Q4: Kui kaua ma saan tellimust saada

A4: näidistellimus 1-5 päeva. suur tellimus tuleb kontrollida, tavaliselt 15-25 päeva.



K5: Kas saate teha kaubad vastavalt meie joonistele?

A5: Jah, see on ok, meil on professionaalne vormimisosakond.



Kuum tags: 4 flöödi nurgaraadiusega otsafrees, Hiina 4 flöödi nurgaraadiusega otsafrees tootjad, tarnijad, tehas
